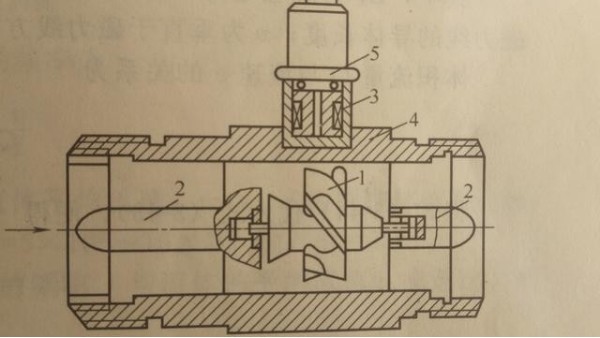

智能渦輪流量計的結構示意圖

LWGY係列法蘭式智能渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈衝信號，此電脈動信號的頻率與被測流體的流量成正比。

1.渦輪：是用高導磁係數的不鏽鋼材料製成，葉輪芯上裝有螺旋形葉片，流體作用與葉片上使之轉動。

2.導流器：用來穩定流體的流向和支撐葉輪的。

3.磁電感應轉換器：由線圈和磁鋼組成，用以將葉輪的轉速轉換成相應的電信號，以供給前置放大器進行放大。

4.外殼：整個流量計安裝在外殼上，外殼由非導磁的不鏽鋼製成，兩端與流體管道相連接。

5.前置放大器：接收磁電感應轉換器信號並放大。

以上是渦輪流量計廠家分享的“智能渦輪流量計的結構示意圖”。謝謝您的收看。如果您有任何問題，您可以在網上谘詢或者給我們留言。我們會全心全意為您解答。
