智能旋進旋渦流量計工作原理圖文解析

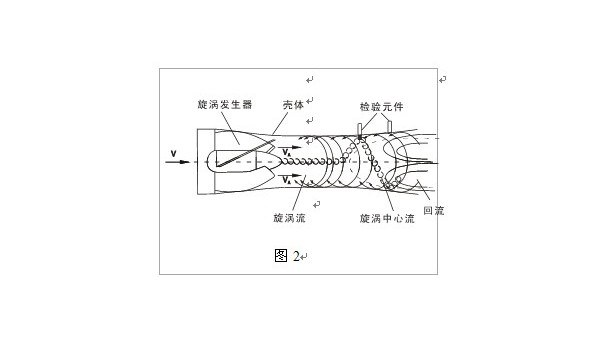

智能旋進旋渦流量計工作原理圖文解析；流量傳感器的流通剖麵類似文丘利管的型線（圖2）。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。

該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈衝信號，然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，##在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

以上是旋進旋渦流量計廠家分享的“智能旋進旋渦流量計工作原理圖文解析”。謝謝您的收看。如果您有任何問題，您可以在網上谘詢或者給我們留言。我們會全心全意為您解答。
