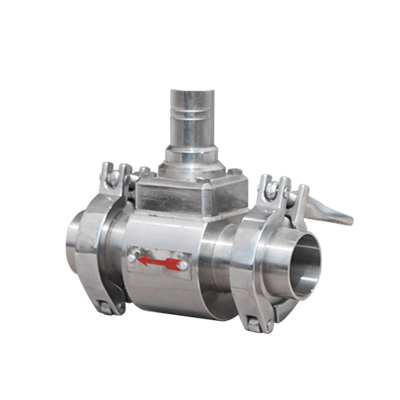

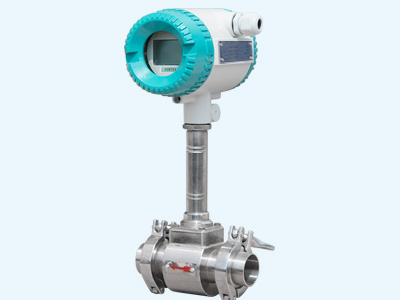

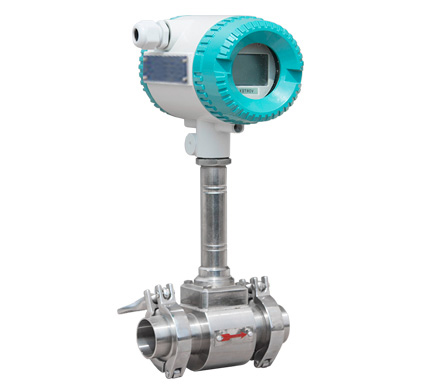

卡箍連接式渦街流量計克服了一般流量計接頭需要在連接盤上勻布螺栓孔，使用螺栓、螺母將連接盤固定在管道上，造成使用成本高、操作麻煩、效率低的弊端，而改采用橫切麵為直角梯形的連接盤，內側為直角梯形斜邊，使用時，利用卡箍將連接盤緊固在管道上，使用成本低，省時省力。卡箍式流量計主要應用於油田等高複雜度的工作場合。
產品優點 / Product advantages
卡箍連接式渦街流量計采用橫切麵為直角梯形的連接盤，直角梯形斜邊為橫切麵相對內側，使用時，用卡箍將連接盤緊固在管道上，省時省力。另外，在連接盤與管道相連接的連界麵上設有填料函，密封性能好，密封強度高，使用方便。
技術參數 / Technical parameters
產品如何選型 / How to select productss
正確選型才能保證卡箍連接式渦街流量計更好的使用。選用什麽種類的渦街流量計應根據被測流體介質的物理性質和化學性質來決定?使渦街流量計的通徑、流量範圍、襯裏材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
01.精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用於貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用於過程控製的場合，根據控製要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做控製和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦街流量計。
02.可測量的介質
測量介質流速、儀表量程與口徑 測量一般的介質時，渦街流量計的滿度 流量可以在測量介質流速0.5—12m/s範圍內 選用，範圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量範圍是否 在流速範圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
03.渦街流量變送器的選擇
在飽和蒸汽測量中采用VA型壓電式渦街流量變送器，由於渦街流量計量程範圍寬，因此，在實際應用中，一般主要考慮測量飽和蒸汽的流量不得低於渦街流量計的下限，也就是說必須滿足流體流速不得低於5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器，而不能以現有的工藝管道口徑來選擇變送器口徑。
04.壓力補償壓力變送器的選擇
由於飽和蒸汽管路長，壓力波動較大，必須采用壓力補償，考慮到壓力、溫度及密度的對應關係，測量中隻采用壓力補償即可，由於管道飽和蒸汽壓力在0.3-0.7MPa範圍，壓力變送器的量程選擇1MPa即可。

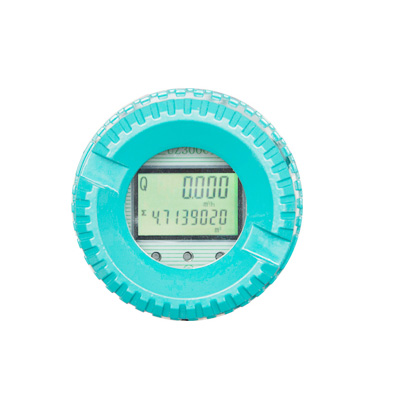

05.顯示儀表選擇
顯示儀表智能流量顯示儀，具有穩壓補償、瞬時流量顯示和累積流量積算功能。
應用領域 / Application field
卡箍連接式渦街流量計應用於石油、化工、冶金、機械、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。
一台滿足各類行業流量測量
石油
化工
冶金
煤氣
供水
造紙
安裝注意事項 / Installation precautions
渦街無機械可動部件，體積小，耐腐蝕，性能穩定，可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量，量程範圍寬，計量誤差小等優點，現已廣泛用於油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計zui適合於較為幹淨的幹氣計量，漸成為中小用氣計量的計量儀表。要保證流量計計量準確，減少計量誤差，請注意：
1、選型合理：勿使實際zui小流量QVmin低於所選通徑流量計流量範圍下限。
2、安裝正確：渦街流量計上遊的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有台階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下遊安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的幹擾。
4、氣質相對幹淨：尤其不能出現液氣兩相流;氣質較髒時，應即時清洗流量計。
5、減少氣流脈動的影響：可在流量計前安裝緩衝罐，或者加長流量計上遊的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。
我們能提供的服務 / The services we can provide
-
根據需求
推薦選型及報價
一
-
產品個性化
定製
二
-
7*24小時
全國服務熱線
三
-
上門指導
安裝
四
